Un article de Jean Pierre BOURCIER sur le clocher de Puiseaux
Flèche torse de Puiseaux

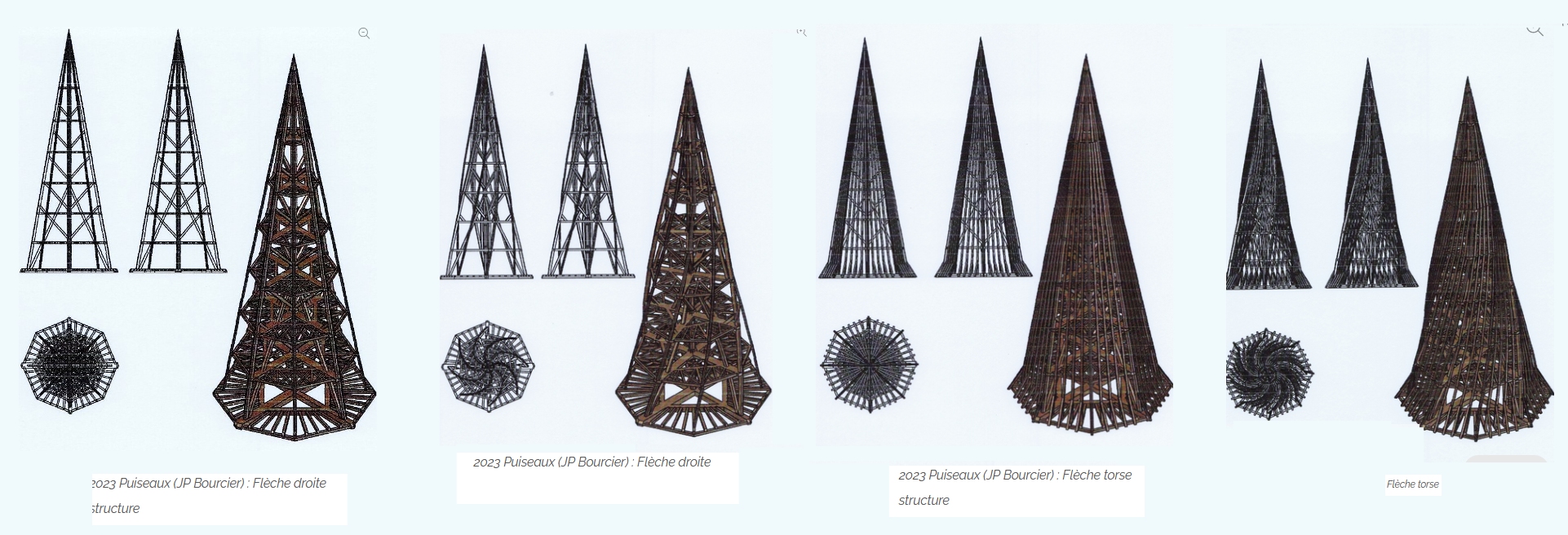

Deux modélisations ont été réalisées afin d’étudier la flèche torse de Puiseaux :
- Une première modélisation de la flèche dans son état actuel, basée sur les relevés effectués en 2016 par MM. Audigier et Pillet.
- Une seconde modélisation avec des sections identiques, en considérant que la flèche est droite.
Analyse comparative des modélisations
La comparaison de ces modélisations amène les remarques suivantes, qui laissent penser que la torsion résulterait d’une ruine progressive de l’ouvrage, causée par une torsion du poinçon. Un tel désordre structurel peut conduire à l’effondrement de l’ensemble.

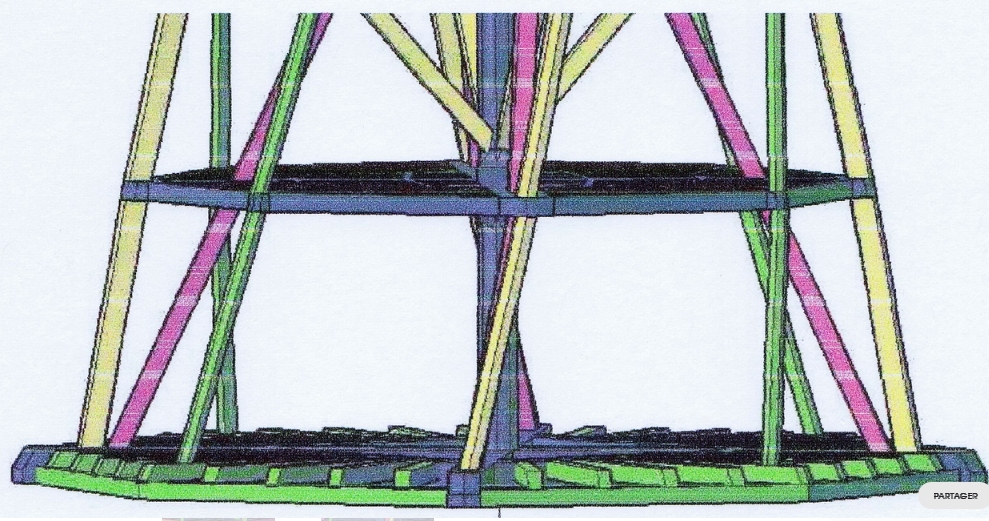

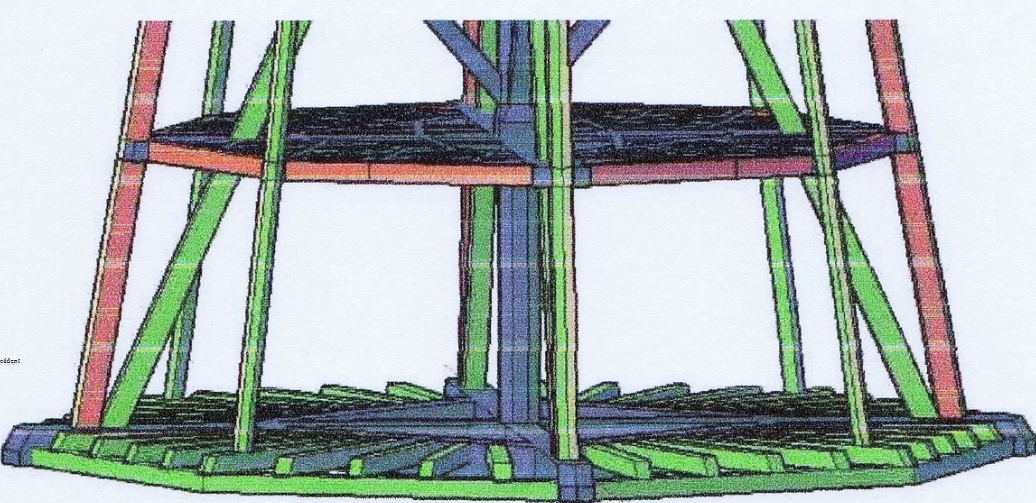

Pieds des arêtiers
En pied d’arêtier, si l’inclinaison de ces derniers provient de la déformation d’un élément droit, les assemblages sont mécaniquement détruits. Cette remarque est valable pour chaque enrayure.
Définition (Wikipedia) : « Une enrayure est l’ensemble des pièces de charpente « horizontales » situées à la base d’arêtiers de charpente rayonnant autour d’un poinçon de ferme. »
Fiches et contrefiches

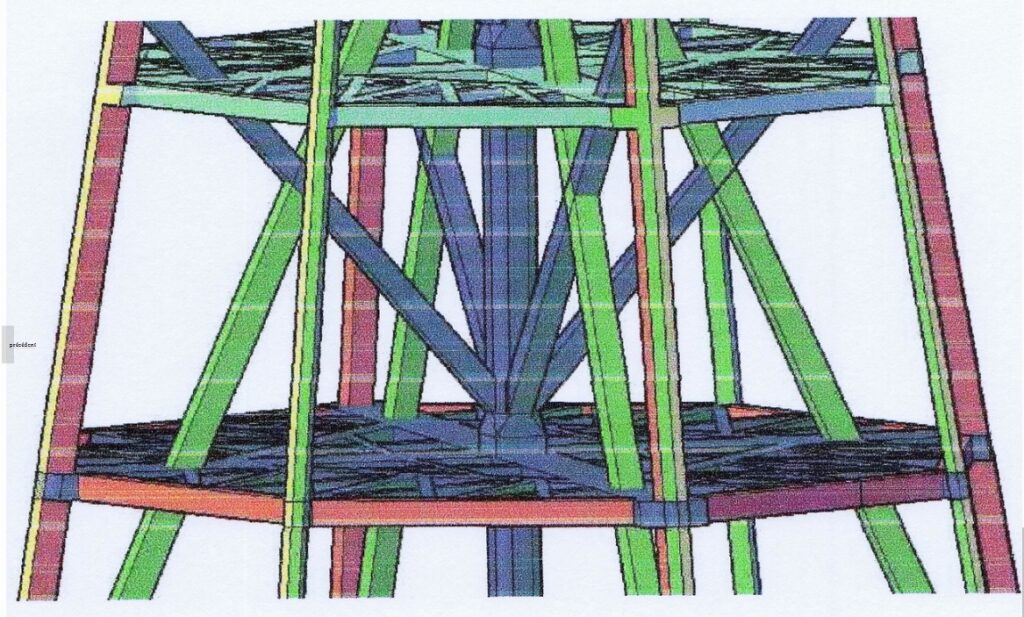

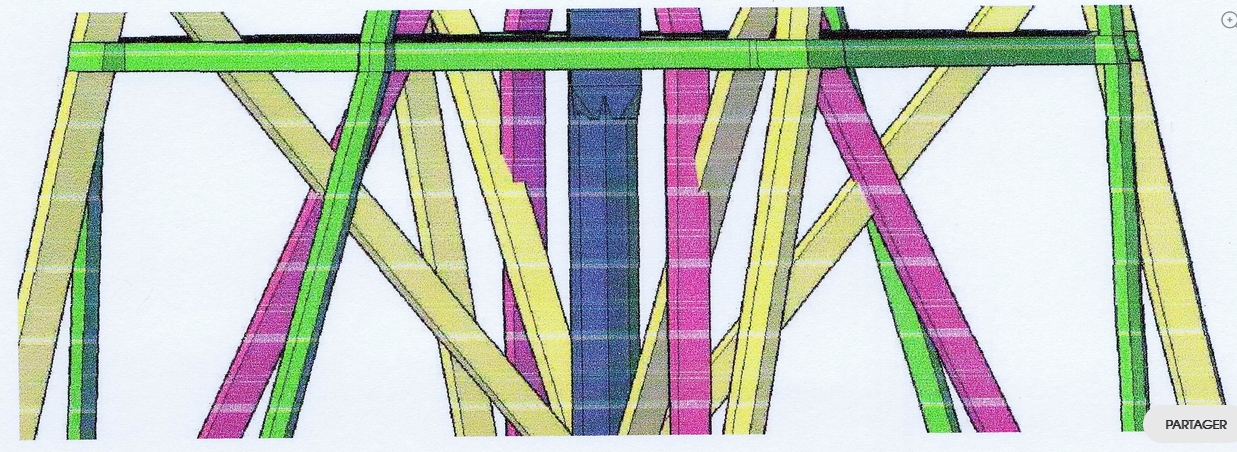

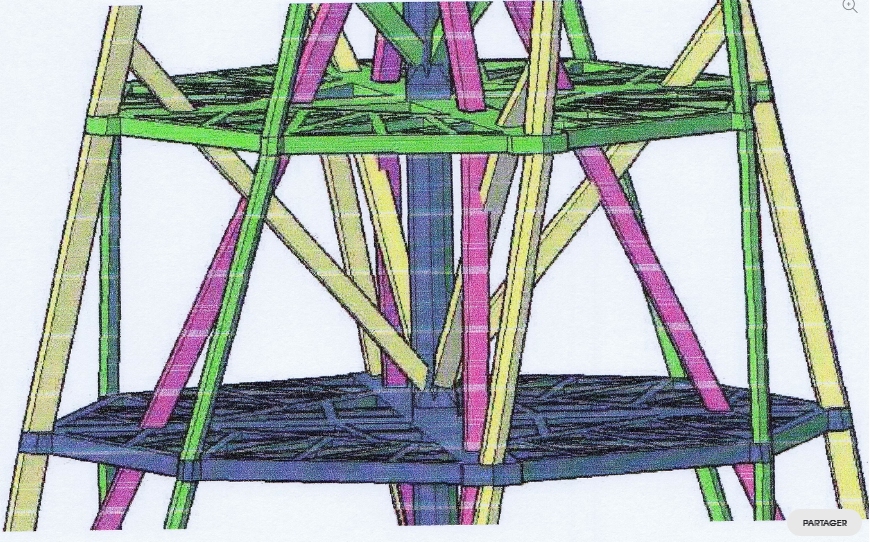

Entre les enrayures une et deux, les assemblages entre contrefiches sont totalement détruits. Les déplacements horizontaux atteignent une amplitude pratiquement égale à la section des éléments eux-mêmes, révélant une instabilité critique de l’ouvrage dans cette zone.
Il en est de même entre enrayure deux et trois.
